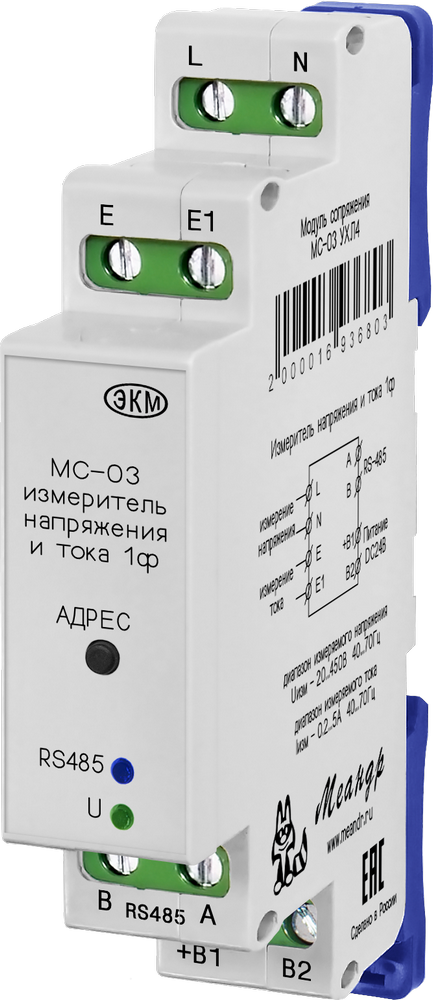

• Модуль сопряжения с объектом МС-03 УХЛ2 ( измеритель силы тока и напряжения)

Модуль сопряжения с объектом МС-03 УХЛ2 ( измеритель силы тока и напряжения)

Модуль сопряжения с объектом МС-03 УХЛ2 ( измеритель силы тока и напряжения)
цена за шт.
5899 руб.
обновлено
25.10.2023
(495) 507-44-08, 517-56-60

Задать вопрос о товаре
или
Добавьте в корзину
Наличие на складе:
на заказ
Доставка:
Доставка до терминалов транспортной компании "СДЭК" (стоимость доставки согласно тарифам компании- менеджер уточняет стоимость при оформлении заказа) - 0.00 руб.
Доставка курьером до транспортной компании "Деловые Линии" в г. Пушкино - 0.00 руб.
Доставка курьером до транспортной компании "ЖелДорЭкспедиция" в г. Пушкино - 0.00 руб.
Отправка почтой России (согласно тарифам почты, рассчитывается исходя из места расположения заказчика, минимальная стоимость 300 руб.) - 400.00 руб.

Описание и технические характеристики

Модуль сопряжения (МС-03), (далее Устройство) предназначен для непрерывного измерения силы тока и напряжения сети переменного тока 50 Гц и передачи измеренного значения по последовательному интерфейсу RS-485 по протоколу MODBUS RTU.


ПРИНЦИП РАБОТЫ
Устройство имеет один вход для измерения силы тока и один вход для измерения напряжения. Входы независимы друг от друга. Частота измеряется по каждому входу. Ток измеряется с использованием стандартного трансформатора тока ХХ/5А. Результат измерения можно прочитать по последовательному интерфейсу RS-485 по протоколу Modbus RTU.

НАСТРОЙКА УСТРОЙСТВА ПЕРЕД МОНТАЖОМ.

Подключиться к устройству, используя конфигуратор. Начальный адрес - 1, Скорость передачи - 19200.
Задать адрес устройства и скорость обмена данными. Адрес и скорость вступают в силу при следующем включении устройства.
Выбрать тип синхронизации. При синхронизации по периодам, устройство может измерять ток и напряжение, частоту. При синхронизации по времени, устройство может измерять только напряжение и ток..
Выбрать режим измерения: AVG - измерение средневыпрямленного значения, RMS - измерение среднеквадратичного значения.
Сброс адреса и скорости до заводских настроек осуществляется двухсекундным удержанием кнопки при подаче питания. Устройство трижды мигает светодиодами при успешном сбросе.


ОПРОС УСТРОЙСТВА.

Регистры 201, 204 - счётчики результатов измерений. Счётчик увеличивает своё состояние на 1, когда готов новый результат измерения. Результат измерения представляет собой целое, беззнаковое число, повторяющееся п кругу.
Регистр 202 - напряжение входа 1. Результат измерения представляет собой целое, беззнаковое число в вольтах.
Регистр 205 - сила тока входа 2. Результата измерения представляет собой целое, беззнаковое число с коэффициентом масштабирования 0,01 А (95*0,01 А = 0,95 А)
Регистры 203, 206 - частоты входов 1, 2 соответственно. Результат измерения представляет собой целое, беззнаковое число с коэффициентом масштабирования 0,1 Гц (500*0,1 Г = 50 Гц)
