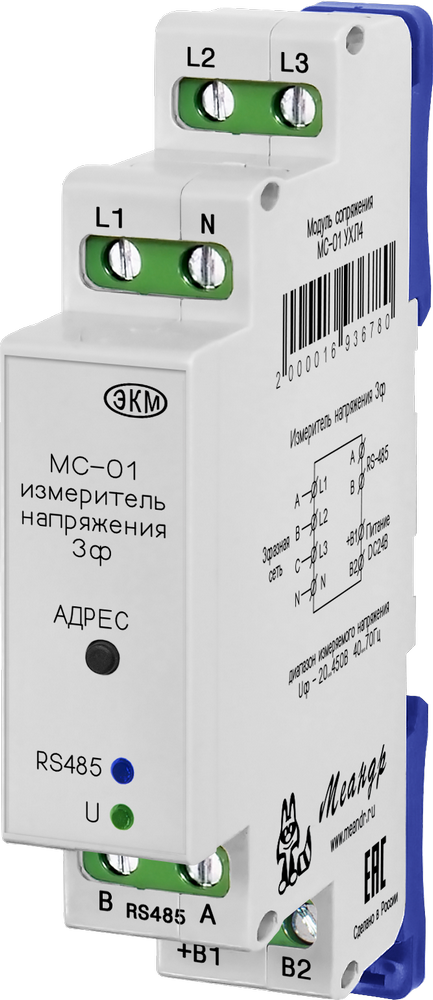

• Модуль сопряжения с объектом МС-01 УХЛ4 ( измеритель напряжения)

Модуль сопряжения с объектом МС-01 УХЛ4 ( измеритель напряжения)

Модуль сопряжения с объектом МС-01 УХЛ4 ( измеритель напряжения)
цена за шт.
4750 руб.
обновлено
25.10.2023
(495) 507-44-08, 517-56-60

Задать вопрос о товаре
или
Добавьте в корзину
Наличие на складе:
на заказ
Доставка:
Доставка до терминалов транспортной компании "СДЭК" (стоимость доставки согласно тарифам компании- менеджер уточняет стоимость при оформлении заказа) - 0.00 руб.
Доставка курьером до транспортной компании "Деловые Линии" в г. Пушкино - 0.00 руб.
Доставка курьером до транспортной компании "ЖелДорЭкспедиция" в г. Пушкино - 0.00 руб.
Отправка почтой России (согласно тарифам почты, рассчитывается исходя из места расположения заказчика, минимальная стоимость 300 руб.) - 400.00 руб.

Описание и технические характеристики

Модуль сопряжения (МС-01), (далее Устройство) предназначен для непрерывного измерения напряжения сети переменного тока 50 Гц и передачи измеренного значения по последовательному интерфейсу RS-485 по протоколу MODBUS RTU.

ПРИНЦИП РАБОТЫ
Устройство имеет три входа с общей нейтралью и измеряет напряжение, частоту и фазу (если подключены все три входа) каждого входа. Результат измерения можно прочитать по последовательному интерфейсу RS-485 по протоколу Modbus RTU.

Настройка устройства перед монтажом

1) Подключиться к устройству, используя конфигуратор. Начальный адрес - 1, Скорость передачи - 19200.
2) Задать адрес устройства и скорость обмена данными. Адрес и скорость вступают в силу при следующем включении устройства.
3) Задать количество периодов для измерения напряжения.
4) Выбрать режим измерения: AVG - измерение средневыпрямленного значения, RMS - измерение среднеквадратичного значения.
5) Сброс адреса и скорости до заводских настроек осуществляется двухсекундным удержанием кнопки при подаче питания. Устройство трижды мигает светодиодами при успешном сбросе.

ОПРОС УСТРОЙСТВА:

1) Регистры 200, 201, 202 - счётчики результатов измерений. Счётчик увеличивает своё состояние на 1, когда готов новый результат измерения. Результат измерения представляет собой целое, беззнаковое число, повторяющееся п кругу.
2) Регистры 203,204, 205 - напряжение входов 1, 2, 3 соответственно. Результат измерения представляет собой целое, беззнаковое число в вольтах.
3) Регистры 206, 207, 208 - частота входов 1, 2, 3 соответственно. Результата измерения представляет собой целое, беззнаковое число с коэффициентом масштабирования 0,1 Гц (500*0,1 Гц = 50 Гц)
4) Регистры 209, 210, 211 - фазы входов 1(U), 2 (V), 3 (W) соответственно. Результат измерения представляет собой целое, беззнаковое число в градусах.
5) Регистр 212 - «1» - Прямое, «2» - Обратное чередование фаз.
