Описание и технические характеристики

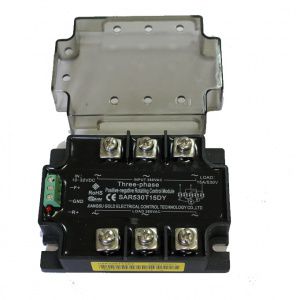

SAR530T15DY – трехфазное реверсивное твердотельное реле.
Твердотельные реле– это универсальные реле, обеспечивающие коммутацию цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SAR530T15DY:
Модификация реле
SAR530T15DY
Коммутируемое напряжение
40-530 В AC
Рабочий ток, А
15
Управляющее напряжение
10-32 В DC
Макс. пиковое напряжение
1200 В AC
Падение напр. в цепи нагрузки
≦1,3 В AC
Вид коммутации
коммутация при переходе через 0
Напряжение пробоя
3000 В AC в течение 1 минуты
Частота коммутации, Гц
47/63
Индикация включения
зеленый – прямое вращение,
красный – обратное вращение
Время переключения
20 мс (при частоте 50 Гц)
Температура окружающей среды, ℃
-40…80
Масса, г
≤450
Твердотельные реле Selec– это универсальные реле, обеспечивающие коммутацию цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа.
Реком. токи нагрузки - SAR530T15DY , SAR530T40DY , SAR530T80DY , SAR530T120DY
Номинальный коммутируемый ток - 15A,40A,80A,120A
Макс. пиковый ток - 150A, 400A, 800A ,1200A
Модификация ТТР - SAR530TxxxDY
Коммутируемое напр. - 48-530V AC
Управляющее напр. - 10-32V DC
Потребляемый ток в цепи упр. -35mA
Макс. пиковое напряжение - 1200V AC
Падение напр. в цепи нагрузки - ≦1.3VAC
Напряжение пробоя -3000V AC в теч. 1 минуты
Частота коммутации - 47/63Hz
Индикация включения - Зеленый -прямое вращение, Красный – обратное вращение
Время переключения - 20mS (при частоте 50 Гц)
Темп. окружающей среды - -40～80℃
Масса - ≤450г (15-40A), ≤600г (80-120A)
