Описание и технические характеристики
Устройство согласования предназначено для согласования выходов датчиков с любым типом транзисторных выходов (NPN или PNP) для подключения к нагрузке и возможностью инвертирования выходного сигнала.

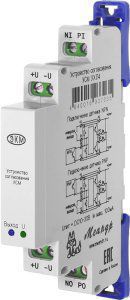

Устройство выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены: зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного транзистора.
ВНИМАНИЕ: Подключение выхода датчика и подключение нагрузки к клеммам устройства производить при отключённом напряжении питания.
Для удобства монтажа клеммы питания дублируются.
Согласование логических выходов датчиков с любым типом транзисторных выходов для подключения к нагрузке
Возможность инвертирования выходного сигнала
Питание DC10-30В
Корпус шириной 13мм
