Описание и технические характеристики
Количество и тип контактов - 1 замыкающий
Диапазон рабочих температур - -25 ... +55 С
Температура хранения - -40 ... +70 С
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) - уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) - уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) – УХЛ4
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 - IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89 - 2
Относительная влажность воздуха - до 80 % (при 25 C)
Режим работы - круглосуточный
Габаритные размеры - 22,5 х 41 х 49 мм
Масса – 0.07 кг
Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.
Экономия проводов (цепи управления прокладываются проводом меньшего сечения)
Комфорт управления - одним выключателем можно выключить все осветительные приборы
Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания
Технология синхронной коммутации контактов
Возможность использования датчиков движения
НАЗНАЧЕНИЕ РЕЛЕ

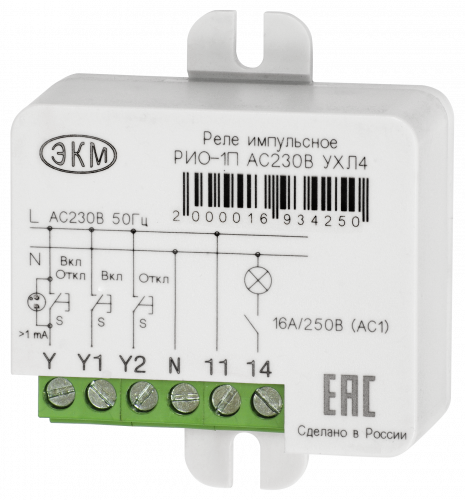

Реле выпускаются в пластмассовом корпусе и предназначено для установки на ровную поверхность или монтажную коробку, при этом необходимо удалить “лапки” крепления. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм2. Дополнительные входы управления позволяют формировать поэтажные и централизованные системы управления освещением здания.
КОНСТРУКЦИЯ РЕЛЕ
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением коммутируемых цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние отверстия, фиксирующие пружину замка, которые расположены на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.
