Описание и технические характеристики

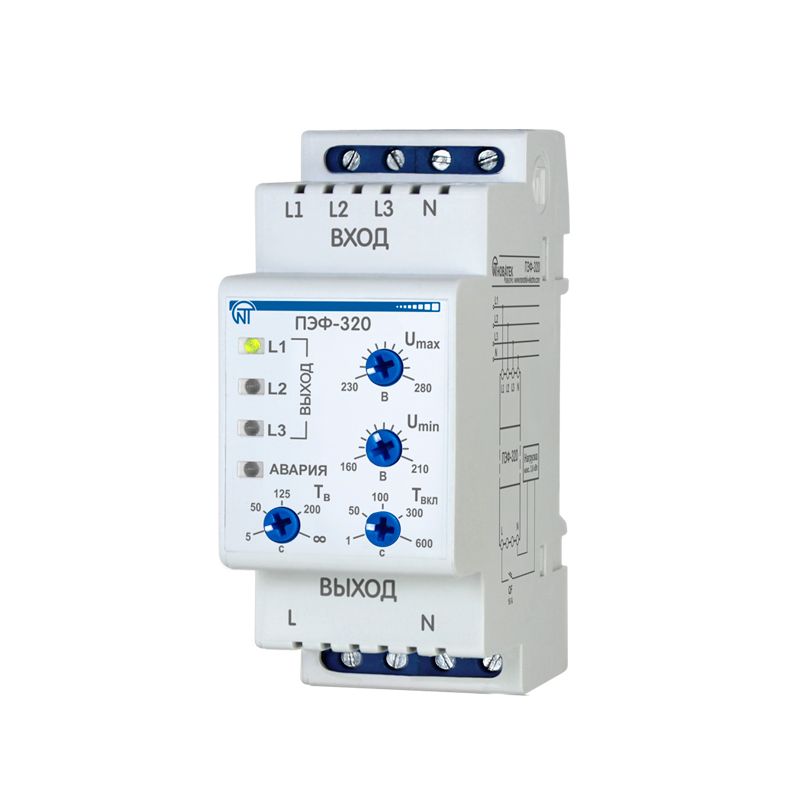

Универсальный автоматический электронный переключатель фаз ПЭФ-320 предназначен для питания промышленной и бытовой однофазной нагрузки 230 В 50 Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
В зависимости от наличия и качества напряжения на фазах ПЭФ-320 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных Пользователем, и подключает к ней однофазную нагрузку. Возможно подключение к одной из фаз электрогенератора, инвертора.
Пользователь выставляет пороги срабатывания ПЭФ-320–минимальное и максимальное значение напряжения, при котором изделие срабатывает ипереключает на резервную фазу (отключает нагрузку).
Свечение одного из зеленых светодиодов L1, L2, L3 на лицевой панели указывает фазу, к которой подключена нагрузка. ПЭФ-320 имеет три независимых ввода, клемма L1 (приоритетная фаза)и L2, L3 (резервные фазы).При нормальном напряжении на всех фазах, (L1, L2, L3) нагрузка будет подключена к фазеL1. Если значение напряжения L1 выходит за пределы порогов срабатывания, ПЭФ-320 подключает нагрузку к фазе L2.Если на L2 значение напряжения выходит за пределы порогов срабатывания, ПЭФ-320 подключает нагрузку к фазе L3. Если напряжение на резервных фазах не соответствует выставленным порогам –нагрузка отключается.Переключение на фазу с недопустимыми параметрами не производится.После перехода на резервную фазу и восстановления параметров напряжения на приоритетной, нагрузка переключится на приоритетную фазу через время возврата, заданное Пользователем
