Описание и технические характеристики
Диапазон напряжения питания DC (постоянное): ±10%
Напряжение питания DC (постоянное): 24
Питание
Напряжение питания:
Переменное однофазное/Постоянное
Напряжение питания AC (переменное):
24 В
Диапазон напряжения питания AC (переменное):
±10%
Частота напряжения питания (АС):
50 Гц
Параметры коммутации исполнительного устройства
Тип контактной группы:
2 С/O
Номинальный ток нагрузки:
8А
Технические данные
Сечение подключаемых проводников:
не более 2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20
Диапазон рабочих температур:
-25…+55°С
Относительная влажность воздуха:
до 80% (при 25°С)
Вес/размеры
Вес:
0.1 кг.
Габаритные размеры (ШхВхГ):
13х93х62 мм

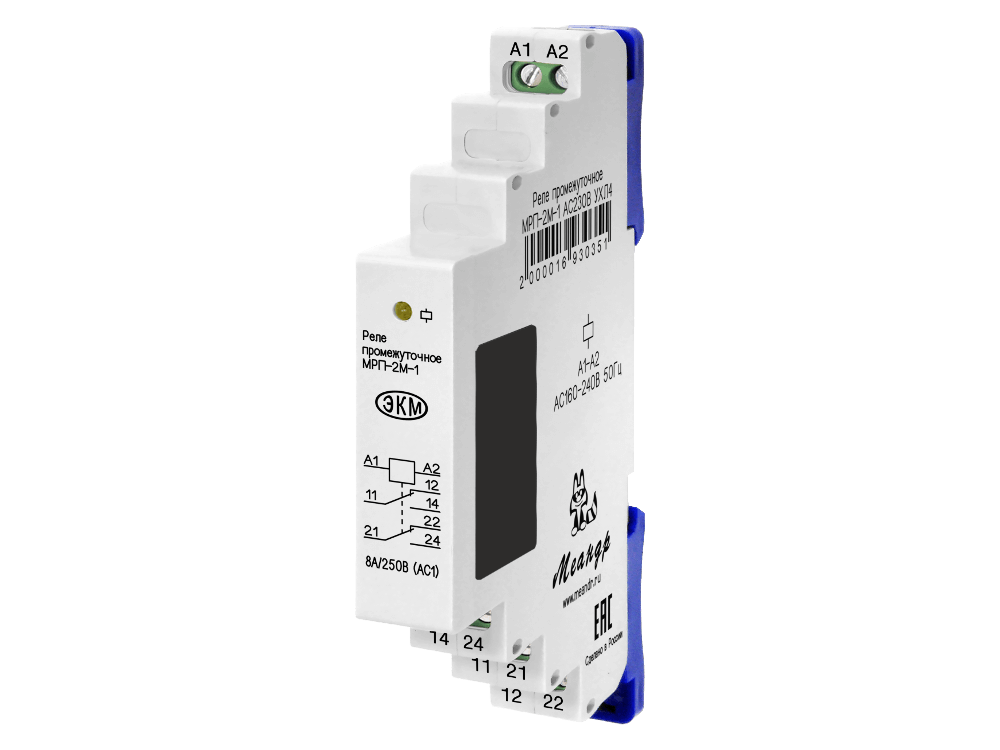

Промежуточное реле МРП-2М-1 (далее устройство) предназначено для дистанционного включения нагрузки, гальванической развязки силовых цепей и цепей управления, увеличения количества переключаемых групп контактов.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания на устройство происходит включение исполнительного реле При этом замыкаются контакты 11-14 и 21-24, а 11-12 и 21-22 размыкаются, а на лицевой стороне устройства загорается желтый индикатор работы исполнительного реле.
ОСНОВНЫЕ ОСОБЕННОСТИ
Индикатор состояния встроенного реле;
2 переключающие группы контактов 8А/AC250В.
