Описание и технические характеристики
Регулируемый порог на снижение напряжения –30…+20%
Регулируемый порог на повышение напряжения –20…+30%
Регулируемая задержка срабатывания 0.1...10 с
Оптронный выход
Не требует дополнительного напряжения питания
Широкий диапазон напряжения питания

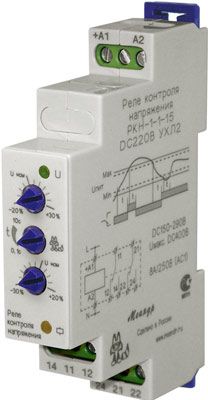

НАЗНАЧЕНИЕ РЕЛЕ
Реле предназначено для защиты электрооборудования от работы на пониженном или повышенном напряжении из-за неполадок в сети. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется. Технические характеристики реле приведены в таблице.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ
номинальное напряжение питания, Uном
АС230В, 50 Гц
максимальное допустимое напряжение питания
290В
минимальное допустимое напряжение питания
150В
контроль перенапряжения
-20%...+30% Uном
контроль снижения напряжения
-30%...+20% Uном
точность установки порогов напряжения
5%Uном
точность измерения
2%Uном
гистерезис напряжения порогов срабатывания
5%Uном
время реакции
0,1...10с
мощность, потребляемая от сети
не более 4 ВА
максимальный ток нагрузки
10мА
коммутируемая цепь резистивная
DC 30В
количество и тип контактов
1 электрический ключ с гальванической развязкой
рабочая температура
УХЛ4
ТМ
-25...+550 С
-1...+550 С
температура хранения
-40...+600 С
климатическое исполнение
УХЛ4
габаритные размеры
17,5 х 90 х 63 мм
степень защиты:
по корпусу
по клемма
IP 40
IP 20
