Описание и технические характеристики
Напряжение питания: Переменное однофазное
Напряжение питания AC (переменное): 230 В
Диапазон напряжения питания AC (переменное): AC 0...440В
Частота напряжения питания: 50 Гц
Параметры защиты
Защита от искрения/дуги: нет
Защита от импульсных помех: да
Макс. энергия импульса, поглощаемая встроенным варистором: 200 Дж
Время срабатывания импульсной защиты: менее 25 нс
Гистерезис срабатывания: 3%
Параметры коммутации исполнительного устройства
Тип контактной группы: 1 N/O
Номинальный ток нагрузки: 63А
Максимальный ток нагрузки, (активная – АС1, 30мин): 80А
Максимальный допустимый ток короткого замыкания: 4500А
Технические данные
Сечение подключаемых проводников: не более 35 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP20/IP20
Диапазон рабочих температур: -25…+55°С
Относительная влажность воздуха: до 85% (при 25°С)
Вес/размеры
Вес: 0.17 кг.
Габаритные размеры (ШхВхГ): 35х90х63 мм
Производитель
Бренд: Меандр
Страна происхождения: Россия
Гарантия производителя: 2 года
Срок службы: 10 лет

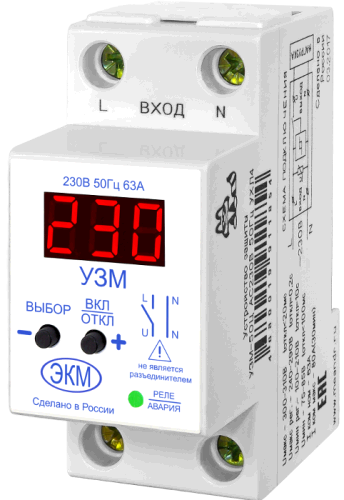

Устройство защиты многофункциональное УЗМ-50Ц (далее устройство) предназначено для:
отключения оборудования при выходе значения напряжения в однофазных сетях за установленные параметры или обрыва нулевого провода;
защиты оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети двигателей, пускателей (и т.д.), тем самым предотвращая выход оборудования из строя и его возможное возгорание.
Возможно применение в сетях любой конфигурации; TN-C, TN-S, TN-C-S, ТТ;
Не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.);
При кратковременных (менее 0.5с) провалах сетевого напряжения, не отключает нагрузку;
Номинальный ток коммутации 63А
Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль
Двухпороговая защита от перенапряжения(задержка срабатывания): > верхнего порога срабатывания/(0,2с), >300В/(20мс)
Двухпороговая защита от снижения напряжения /(задержка срабатывания): менее нижнего порога срабатывания/(10с) и менее 80В/(100мс)
Встроенная варисторная защита от импульсных скачков сетевого напряжения
Настраиваемая задержка повторного включения - 10-360 секунд;
Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
Индикатор напряжения сети, тока нагрузки и мощности.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство выпускается в унифицированном пластмассовом корпусе. Установка осуществляется на монтажную DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания защищаемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжное закрепление проводов с суммарным сечением проводников до 35мм2.
