Документация к товару
Описание и технические характеристики
Напряжение питания: Переменное однофазное/Постоянное
Напряжение питания AC (переменное): 12 В
Диапазон напряжения питания AC (переменное): ±10%
Частота напряжения питания: 50 Гц
Напряжение питания DC (постоянное): 12 В
Диапазон напряжения питания DC (постоянное): ±10%
Параметры коммутации исполнительного устройства
Тип контактной группы: 2 С/O
Номинальный ток нагрузки: 16А
Технические данные
Сечение подключаемых проводников: не более 2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96: IP20/IP20
Диапазон рабочих температур: -25…+55°С
Относительная влажность воздуха: до 85% (при 25°С)
Вес/размеры
Вес: 0.065 кг.
Габаритные размеры (ШхВхГ): 18х93х62 мм

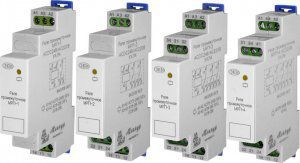

Предназначено для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле Реле предназначены для работы в закрытых помещениях, расположенных в районах с умеренным и холодным климатом, при температуре от -40°C до +55°С и относительной влажности не более 98% при температуре +25°С. Место установки реле должно быть защищено от воздействия атмосферных осадков и солнечной радиации. Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле. Реле выполнено в модульном корпусе и может устанавливаться на DIN –рейку 35 мм или на плоскость винтами или шурупами (с выдвинутыми замками крепления). Пример записи при заказе: Реле промежуточное МРП-2-1 АСDC24/АС220 УХЛ-4 ТУ 342521-001−31928807−2012 Где: МРП-2-1 - тип реле АСDC24/АС220 - напряжение питания, комбинированное переменное или постоянное 24В, или переменное 220В. УХЛ-4 - климатическое исполнение по ГОСТ 15150-69 и ГОСТ 15543.1-89.
