Описание и технические характеристики
Возможно измерение как линейных, так и фазных напряжений сети
Питание от контролируемого напряжения
Широкий диапазон измерения напряжения - для ВР-М03-1 - АС20-450В, для ВР-М03 - AC50-450В
Диапазон частот - от 45 до 70Гц, возможна поставка на 400Гц
Класс точности 1,0
Корпус шириной 18мм
НАЗНАЧЕНИЕ ВОЛЬТМЕТРА
Цифровые вольтметры ВР-М03 и ВР-М03-1 предназначены для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Вольтметр может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основных или дополнительных индикаторов на передвижных и стационарных объектах. Являются средством контроля. Периодической поверке не подлежит.
КОНСТРУКЦИЯ ВОЛЬТМЕТРА

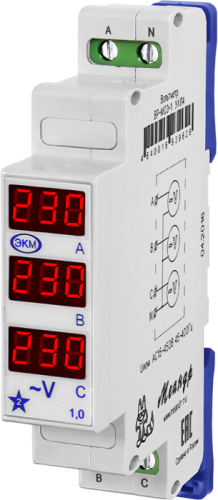

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели расположены трёх разрядные семисегментные индикаторы красного цвета отображающие величину напряжения питания в каждой фазе. Вольтметр содержит три гальванически развязанных цепи измерения (только ВР-М03). Вольтметр, в зависимости от схемы подключения, может использоваться для контроля напряжения в независимых линиях или в трёхфазных сетях для контроля линейных или фазных напряжений (только ВР-М03).
РАБОТА ВОЛЬТМЕТРА
Вольтметры не требуют оперативного питания и подключаются непосредственно в измеряемую цепь.
Для контроля напряжения в однофазных сетях подключение любого входа производится без учёта расположения фазного и нулевого проводников. Для контроля линейных напряжений в трёхфазных сетях нулевую шину следует подключить к каждому входу вольтметра. Для контроля фазных напряжений подключение каждого входа вольтметра производится между фазами.
Если в процессе работы напряжение в любой измеряемой линии падает до значения менее 30В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с. Если в процессе работы напряжение в любой измеряемой линии превышает значение 450В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с.
Вольтметр ВР-М03-1 имеет общий ноль и используется только для измерения трёхфазного фазного напряжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРА ВР-М03
Параметр Ед.изм. ВР-М03 ВР-М03-1
Питание От измеряемого напряжения
Частота измеряемого напряжения Гц 45...55, 400* 45...70, 400*
Диапазон измеряемого напряжения В AC50...450 AС20...450
Измерительная цепь, она же питание
A1-A2, B1-B2, C1-C2 A-B-C-N
Основная погрешность измерений
%
1±1 единица младшего разряда
Косвенная погрешность измерений
% 1±1 единица младшего разряда
Потребляемая мощность, не более ВА 2
Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20
Диапазон рабочих температур 0C
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения 0C -40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ4 или УХЛ2
Степень загрязнения в соответствии с ГОСТ 9920-89 2
Электрическая прочность между измерительными линиями 1500 (50Гц - 1мин)
Относительная влажность воздуха % до 80 при 250C
Рабочее положение в пространстве произвольное
Режим работы
непрерывный
Габаритные размеры
мм
18x93x62
Масса
кг
0,06
Средний срок службы, не менее
лет
8
* - Спец.исполнение
