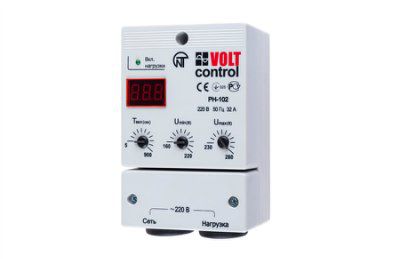

Реле контроля напряжения РН102 новое решение в борьбе с защитой нагрузки потребителя от некачественного и нестабильного электропитания. Использование реле контроля напряжения позволяет предотвратить выход из строя машин и механизмов, имеющих в своем составе асинхронные электродвигатели. В наших квартирах это холодильники, кондиционеры, компрессоры, стиральные машины и другое оборудования.
В конструкции реле напряжения предусмотрено защита оборудования потребителей от проникновения из сети высокочастотных помех. Отключение нагрузки потребителя происходит в случае, если параметры питающей сети по напряжению выходят за пределы допустимых значений, Эти значения задаются потребителем при установке прибора.
Заводские установки допускают колебания напряжения сети от 160В. до 260В. В процессе эксплуатации потребитель может самостоятельно выбрать пределы срабатывание реле в заложенном промежутке значений. Реле контроля напряжения включится после аварийного срабатывания автоматически после того как параметры напряжения придут в установленную потребителем норму. Время повторного включения нагрузки потребитель может выбрать самостоятельно от 5 секунд до 15 минут.
Чтобы исключить ложные срабатывания РН–102 имеет временную задержку на отключение, как при превышении напряжения (выдержка 1 секунда), так и при понижении напряжения (выдержка 7 секунд). Данное устройство стабильно работает в различных климатических зонах и температурных перепадах от –30ºС, до +45º.
Сердцем устройства является микроконтроллер ATmtga 48-20/.
Реле контроля напряжения РН102Контакты коммутационного реле рассчитаны на долговременную работу и выдерживают 10 000 циклов коммутации при полной нагрузке в 32А.
Подготовка реле напряжения РН102 к работе после установки заключается в следующем:
Снять крышку, закрывающую клеммы, открутив два шурупа.
Пропустить подключаемые провода через заглушки (поз.11 рис.1), сделав в них отверстия необходимого диаметра.
Подключить провода питания (230 В 50 Гц) к входным клеммам: к клемме “IN:L” – фазу напряжения, к клемме “IN:N” – нейтраль
Подключить нагрузку к выходным клеммам (“O:L”; “O:N”).При трехпроводной сети подключить входной и выходной провода “земли” к клемме 3.
внимание
Клеммы “IN:N” и “O:N” имеют гальваническую связь между собой.
При отключении нагрузки разрывается электрическое соединение между клеммами “IN:L” и “O:L”.
Установить крышку на место и закрутить шурупы.
Установить с помощью ручек, расположенных на лицевой панели, предварительные значения максимального (“Umax”) и минимального (“Umin”) напряжений, при которых должно срабатывать РН-102, а также время АПВ (“Ton”). Время АПВ рекомендуется устанавливать в зависимости от того, какое оборудование будет защищать РН-102 (кондиционеры, холодильники и другие компрессорные приборы допускают повторное включение не менее чем через 3-4 мин, другие приборы – согласно их инструкций по эксплуатации). ВНИМАНИЕ. Чтобы не сломать или провернуть ручку, пожалуйста, не прилагайте чрезмерных усилий при выполнении установочных операций.
Подать питание на реле контроля напряжения РН-102. На индикаторе кратковременно появится надпись “StA”, а затем РН-102 перейдет в режим выдержки времени АПВ (режим выдержки времени АПВ описан в п.4).
При необходимости, установить уточненные значения порогов срабатывания по максимальному (“Umax”) и минимальному (“Umin”) напряжениям, а также время АПВ. При вращении ручек на 3х разрядный индикатор выводится значение соответствующего параметра одновременно с миганием точек.
