Описание и технические характеристики

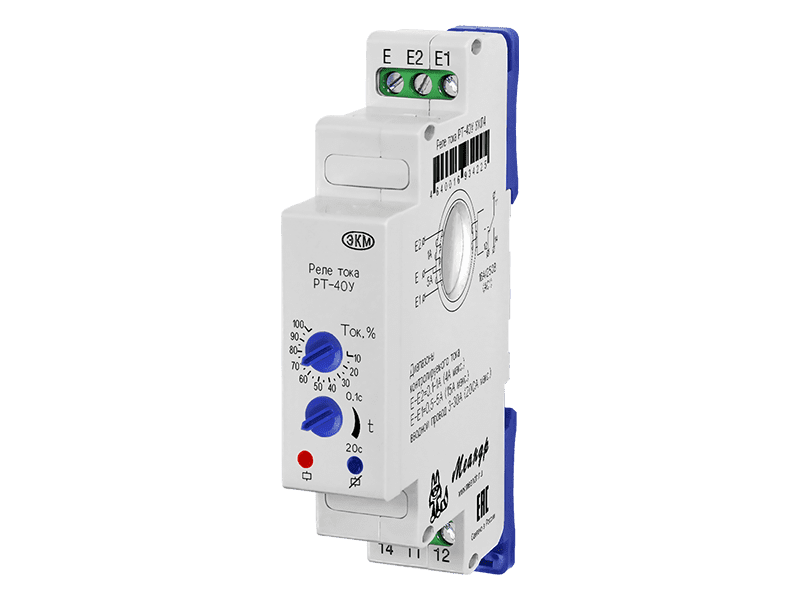

РТ-40У 400 Гц УХЛ4 реле контроля тока МЕАНДР
Особенности модификацииРТ-40У 400 Гц УХЛ4:
климатическое исполнение УХЛ4;
номинальная частота измеряемого тока: 400 Гц.
Описание реле контроля тока РТ-40У:
Особенности серии РТ-40У:
питание от контролируемого тока
три диапазона измерения тока (0,1-1А, 0,5-5А и 3-30А)
регулируемый порог срабатывания от 10 до 100% максимального значения тока
термическая устойчивость в длительном режиме: диапазон - 1А до 4А; диапазон -5А до 15А, диапазон - 30А до 200А
регулируемая задержка срабатывания исполнительного реле от 0,2с до 20с
встроенное исполнительное реле 16А/250В
корпус шириной 18мм
Назначение серии РТ-40У:
Реле тока РТ-40У предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока. Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока).
Конструкция реле контроля тока РТ-40У:
пластмассовый корпус;
крепление на DIN-рейку 35 мм / на ровную поверхность;
на лицевой панели прибора расположены:
синий индикатор наличия тока в контролируемой цепи
красный индикатор состояния контактов встроенного исполнительного реле
регулятор времени срабатывания «t»
регулятор порога срабатывания "Ток%".
Работа реле РТ-40У:
Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь. Для диапазона тока 30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е1 для диапазона 5А, к клеммам Е-Е2 для диапазона тока 1А. Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в корпусе прибора.
Для контроля значений тока превышающего 30А следует применять стандартные трансформаторы тока ХХ/5А. Если измеренное значение тока превысит установленное пороговое значение исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле. При снижении тока ниже порога срабатывания, реле выключается без задержки.
Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; - 1А, 5А или 30А.
ВНИМАНИЕ! Положение контактов при поставке может быть произвольным, при первом срабатывании исходное (выключенное) состояние контактов восстанавливается.
Не устанавливать реле в зоне повышенной вибрации или рядом с приборами, вызывающими вибрацию при срабатывании (например мощные пускатели и др.).
