Описание и технические характеристики
Пыле-влагозащищённое исполнение
Установка температуры (с шагом 10С)
Широкий диапазон контролируемых температур –55...+1250С
Работа в режиме «нагрев» или «охлаждение»
Выходной замыкающий контакт - АС250В/30А, (7,5 кВт)
Контроль исправности датчика
Регулируемый гистерезис переключения 0,5 или 20С
Цифровой датчик температуры DS18B20 Dallas Semiconductor (Maxim)
Гермовводы PG11G 5.0-7.5мм и малый Гермоввод PG9G 4.0-6.4мм
НАЗНАЧЕНИЕ РЕЛЕ
Термореле ТР-30 предназначено для контроля и поддержания заданного температурного режима по сигналу датчика температуры в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.
КОНСТРУКЦИЯ РЕЛЕ

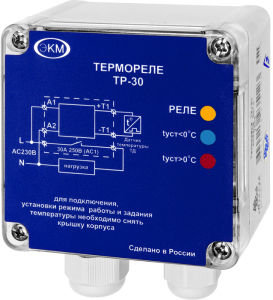

Реле выпускается в герметичном пластмассовом корпусе. В нижней части корпуса расположены гермовводы для проводов питания и коммутируемой цепи. Крепление осуществляется на ровную поверхность. Для установки реле, необходимо снять лицевую крышку, через отверстия расположенных по углам корпуса закрепить корпус четырьмя винтами М4 или саморезами. Конструкция клемм питания обеспечивает надёжный зажим проводов сечением до 1,5мм2. Конструкция клемм коммутируемой цепи обеспечивает надёжный зажим проводов сечением до 3,31мм2. На плате прибора расположены: два поворотных переключателя для задания температуры «t0С» (установка значений единиц 0-9 и десятков 0-9), переключатель «+t/∆» для задания положительной или отрицательной температуры, зоны гистерезиса и режима работы (охлаждение-нагрев), красный индикатор «+t» режима нагрева, синий индикатор «-t» режима охлаждения, жёлтый индикатор включения исполнительного реле.
ВНИМАНИЕ: Запрещается производить какие-либо работы с реле, находящимся под напряжением.
