Описание и технические характеристики
Дискретная установка температуры (через 10С)
Широкий диапазон контролируемых температур –55...+1250С
Возможность работы в режиме «нагрев» или «охлаждение»
Выходной контакт - 1 переключающая группа 16А/250В
Контроль исправности датчика
Переключаемый гистерезис 0,5 или 20С
Работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
НАЗНАЧЕНИЕ РЕЛЕ
Температурное реле ТР-15 предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики. Температурное реле поставляется в комплекте с датчиками ТД-2, возможна поставка с датчиками ТД-3 (указать при заказе).
КОНСТРУКЦИЯ РЕЛЕ

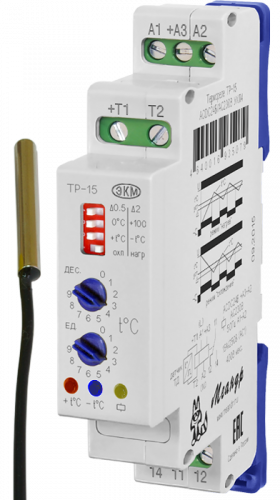

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены: DIP-переключатель для задания зоны гистерезиса «∆0,5/∆2», для выбора диапазона температуры «00С\\\\+100», для задания положительной или отрицательной температуры «+t0С/-t0С», для выбора режима работы «охл./нагр.», поворотный переключатель «ДЕС.» для задания десятков температуры, поворотный переключатель «ЕД.» для задания единиц температуры, красный индикатор «+t0С» нагревания, синий индикатор «-t0С» охлаждения, жёлтый индикатор срабатывания встроенного исполнительного реле «».
ВНИМАНИЕ: Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
