Описание и технические характеристики

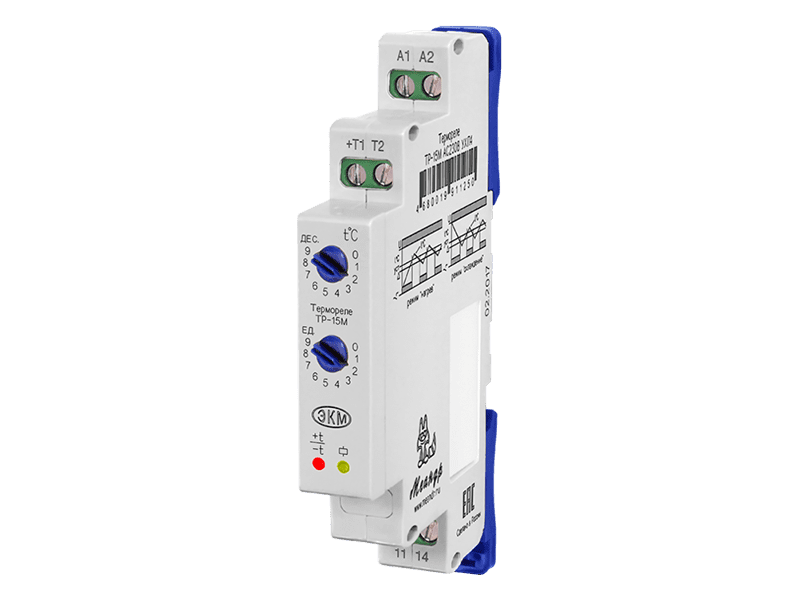

ТР-15М АС230В УХЛ2 без датчика реле контроля температуры МЕАНДР
Особенности модификации ТР-15М АС230В УХЛ2 без датчика:
климатическое исполнение УХЛ2;
напряжение питания: 220В AC.
Описание реле контроля температуры ТР-15М:
Особенности серии ТР-15М:
дискретная установка температуры (через 1°С)
диапазон контролируемых температур: –55...+125°С
возможность работы в режиме «нагрев» или «охлаждение»
выходной контакт: 1 переключающая группа 16А/250В
контроль исправности датчика
переключаемый гистерезис: 0,5 или 2°С
работает с цифровыми датчиками температуры DS18B20 Dallas Semiconductor (Maxim)
Назначение серии ТР-15М:
Температурное реле ТР-15М предназначено для контроля и поддержания заданного температурного режима по сигналам датчика температуры, созданного на базе микросхемы DS18B20 Dallas Semiconductor (Maxim) в помещениях, овощехранилищах, системах водяного отопления, охлаждающих систем, жидкостей, предметов и т. п., а также для использования в качестве комплектующего изделия в устройствах автоматики.
Конструкция реле термисторной защиты ТР-15М:
пластмассовый корпус;
крепление на DIN-рейку 35 мм / на ровную поверхность;
на лицевой панели находятся разъемы для проводов питания и коммутируемых электрических цепей, а также:
поворотный переключатель «ДЕС.»
поворотный переключатель «ЕД.»
красный индикатор «+t°С» нагревания
синий индикатор «-t°С» охлаждения
жёлтый индикатор срабатывания встроенного исполнительного реле «»
на боковой панели реле расположен:
блок из 4-х DIP-переключателей для задания зоны гистерезиса «Δ0,5/Δ2»
Работа реле ТР-15М:
Термореле может работать в двух режимах:
«Нагрев» — режим, при котором исполнительное реле включено, если контролируемая температура ниже установленной (нагреватель).
«Охлаждение» — режим, при котором исполнительное реле включено, если контролируемая температура выше установленной (холодильник). Режим работы выбирается с помощью переключателя «охл./нагр.».
Включение исполнительного реле контролируется жёлтым индикатором «». Когда реле включено, горит жёлтый индикатор и замкнуты контакты 11-14. В режиме «нагрев» при включении питания, если температура в контролируемой точке будет ниже установленной, реле включится. По достижении установленной температуры (t°Суст) - реле выключится. При остывании, повторное включение реле произойдёт при температуре t°Суст - ∆. В режиме «охлаждение» при включении питания, если температура в контролируемой точке будет выше установленной, реле включится. По достижении установленной температуры реле выключится. При последующем повышении температуры, реле включится при температуре t°Суст.+∆
При использовании устройств мощностью более 4000Вт необходимо применять промежуточные реле или контакторы, рассчитанные на соответствующую нагрузку.
