Описание и технические характеристики

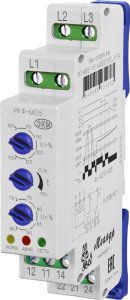

Реле контроля трехфазного напряжения РКФ-М05-1-15 предназначено для контроля напряжения с изолированной нейтралью. Имеет раздельные регулировки верхнего, нижнего порогов, задержку срабатывания.
• Контроль повышения напряжения от 105 до 130% Uном
• Контроль снижения напряжения от 70 до 95% Uном
• Контроль порядка чередования фаз
• Контроль обрыва фаз
• Контроль "слипания" фаз
• Задержка срабатывания от 0,1 до 10 сек
Возможна замена реле:
-реле производства ABB CM-PVE, CM-MPS, C556.01
-реле производства Schneider Elektric RM4TR32
-реле производства Siemens 5TT3 408
-реле производства Moeller EMR4-F500-2
-реле производства Lovato 31 DRV3 400, 31 ASF 380, 31 RV3E 380
-реле производства Turck SSU 34 / 400V
Встроенное электромагнитное реле включается при подаче питания, если все контролируемые параметры находятся в норме, о чем будет сигнализировать мигающий индикатор «НОРМА», при этом контакты реле 21-24 замыкаются, а контакты 11-12 - размыкаются.
При возникновении ошибки (отклонении хотя бы одного параметра от номинального значения) реле выключится по окончании отсчета времени срабатывания реле, если задержка установлена. При этом контакты 21-24 - разомкнуться, контакты 11-12 - замкнуться и включится мигающий индикатор «АВАРИЯ». При пропадании двух или трех фаз одновременно реле выключится без отсчета задержки времени срабатывания.
При возвращении контролируемого параметра в норму, реле включится сразу, без учета задержки времени срабатывания, о чем будет сигнализирует мигающий индикатор «НОРМА».
Технические характеристики
Параметры / Наименование-РКФ-М05-1-15
Напряжение питания линейное оно-же контролируемое, В - (по исполнениям) -380,на заказ 100, 220
Минимальное допустимое линейное напряжение, В-190В
Максимальное допустимое линейное напряжение, В -530
Контроль обрыва фазы-+
Контроль "слипания" фаз -+
Контроль чередования фаз-+
Гистерезис напряжения зоны срабатывания-4% Uном
Задержка срабатывания реле-0.1-10 с
Воздействие вибрации -3g
Одиночные удары -5g
Количество и тип выходных контактов-1 замыкающий и 1 размыкающий контакты
Максимальный коммутируемый ток, А-8/АС250В
Светодиодная индикация-зеленый-подано питание,желтый-включено встроенное реле
красный-авария
Потребляемая мощность, ВА-Не более 2
Климатическое исполнение-УХЛ 2 (-40 С… + 55 С)
Габаритные размеры, мм-17,5х90х66
