Описание и технические характеристики
Напряжение питания:
Трехфазное трехпроводная сеть (3p)
Напряжение питания AC (линейное):
АС 400В
Частота напряжения питания (АС):
50 Гц
Параметры коммутации исполнительного устройства
Тип контактной группы:
1N/C+1N/O
Номинальный ток нагрузки:
8А
Технические данные
Сечение подключаемых проводников:
не более 2,5 кв.мм.
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96:
IP20
Диапазон рабочих температур:
-25…+40°С
Относительная влажность воздуха:
до 98% (при 35°С)
Вес/размеры
Вес:
0.065 кг.
Габаритные размеры (ШхВхГ):
13х93х62 мм

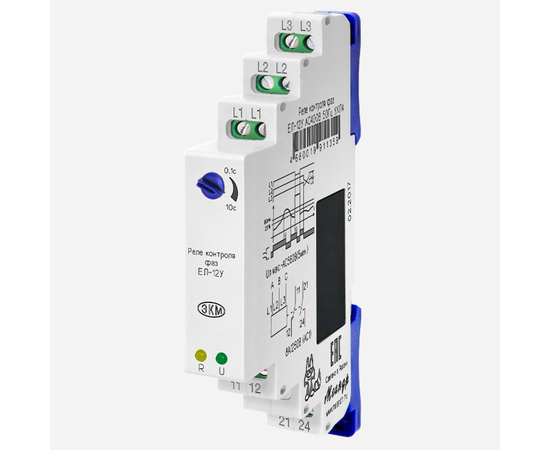

Реле контроля фаз ЕЛ-12У (далее устройство) предназначено для использования в схемах автоматического управления, контроля напряжения в трехпроводных трёхфазных сетях (сетях без нулевого провода), контроля порядка чередования фаз, обрыва и «слипания» фаз, защиты нагрузки от работы на повышенном или пониженном напряжении, а также для контроля асимметрии фаз. Основная область применения - защита трехфазных асинхронных электродвигателей мощностью до 100 кВт.
ПРИНЦИП РАБОТЫ УСТРОЙСТВА
При подаче питания на устройство, если напряжение сети соответствует установленному диапазону, а так же все контролируемые параметры работы сети (порядок чередования фаз, обрыв фаз, слипание фаз, асимметрия напряжения фаз) находятся в норме, то происходит включение встроенного исполнительное реле. При включении исполнительного реле размыкаются контакты 11-14 и замыкаются 21-24 и загорается желтый индикатор работы исполнительного реле. При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, слипании фаз, при значении напряжения питания выше верхнего порога срабатывания (130% от номинального) - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения фаз более чем на 25%, синфазном снижении напряжения менее нижнего порога срабатывания (50% от номинального) или обрыве одной из фаз, начинается отсчет времени срабатывания защиты, по истечении которого реле выключается. Если в процессе отсчета времени параметры работы питающей сети вернутся в нормальное состояние, то отсчет времени выключения прекратится. Время срабатывания устройства регулируется в диапазоне от 0,1 до 10 секунд поворотным выключателем на лицевой стороне устройства. При возвращении параметров питающей сети в норму, реле включается без задержки.
ОСНОВНЫЕ ОСОБЕННОСТИ
>
Корпус шириной 13мм;
Фиксированный верхний пороги срабатывания по напряжению - 130% от номинального значения;
Допускает синфазное снижение напряжения питания до 50% от номинального;
Включение нагрузки при восстановлении параметров питающей сети без задержек;
Плавная регулировка задержки времени срабатывания исполнительного реле в диапазоне от 0,1 с до 10 с;
Индикатор наличия питания и состояния встроенного реле;
1NO+1NC контакты 8А/AC250В.
