Описание и технические характеристики
Счёт импульсов по 4 независимым каналам
Реальные единицы измерения
Отображение величины до тысячных долей
Подсчёт времени наработки оборудования (подсчёт моточасов)
Управление нагрузкой двумя встроенными реле
Сохранение результатов счёта при отключении питания
НАЗНАЧЕНИЕ СЧЁТЧИКА ИМПУЛЬСОВ
Счётчик импульсов СИМ-05-4 используется для подсчёта количества продукции, длины мерного материала, сортировки продукции, отсчёта партий продукции, суммарного количества изделий и т.п. Встроенный таймер позволяет использовать прибор в качестве счётчика наработки времени оборудования.
КОНСТРУКЦИЯ СЧЁТЧИКА ИМПУЛЬСОВ

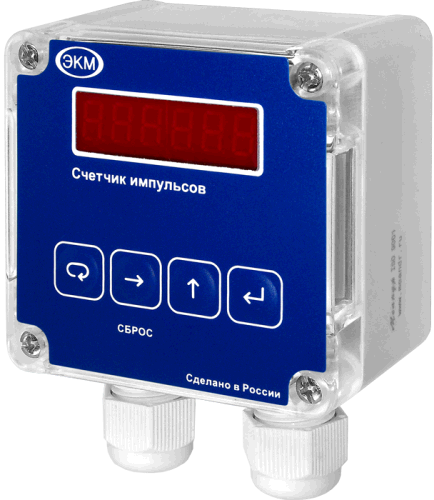

Счётчик монтируется на ровную поверхность (СИМ-05-4-17) или на щит (СИМ-05-4-09). Материал корпуса – ударопрочный полистирол. На лицевой панели расположены четыре кнопки управления и шестиразрядный индикатор. У счётчика СИМ-05-4-17 снизу корпуса расположены гермовводы для вывода проводов подключаемых к оборудованию. Для установки прибора необходимо закрепить его с помощью винтов или шурупов в отверстия корпуса. У счётчика СИМ-05-4-09 сзади расположены клеммные блоки для проводов подключаемых к оборудованию. Для установки прибора необходимо вырезать в панели окно размерами 94х94мм, расположить прибор в окне, установить на боковые поверхности прибора кронштейны крепления, входящие в комплект поставки, и винтами прижать устройство к панели.
В качестве внешнего устройства могут быть использованы любые (оптические, индуктивные, ёмкостные или контактные) датчики, имеющие на выходе транзисторные NPN или PNP ключи с открытым коллектором, HTL-выход и сухой контакт.
У счётчика есть 2 выходных реле, которые соединены с каналом 1 и каналом 2 соответственно. Срабатывание реле происходит по достижении определённого значения счёта на время tр (задаются пользователем в меню). Если установить tр=0, реле включается по достижении значения счёта, а выключается нажатием кнопки «сброс» или снятием питания.
РАБОТА СЧЁТЧИКА
Работа осуществляется в рабочем режиме или режиме настройки. При подаче питания счётчик находится в рабочем режиме и анализирует входные сигналы, при этом счёт импульсов и управление встроенными реле происходит по алгоритму счёта, заданному заводскими настройками (см. заводские настройки). Все остальные параметры работы счётчика определяются пользователем в меню настроек. Доступ в меню настроек возможен после ввода PIN-кода.
ВНИМАНИЕ: PIN-код нанесён на задней стенке корпуса счётчика.
ВНИМАНИЕ: Счётчик предназначен для некоммерческого учёта. Возможно использование для технологического контроля.
